• 刺丝滚笼730mm支架

  新闻来源：本站  时间:2020-08-08  点击量:

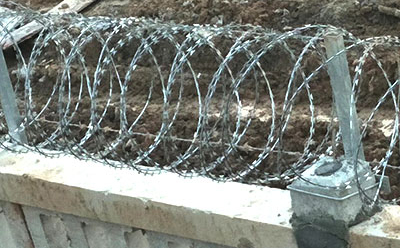

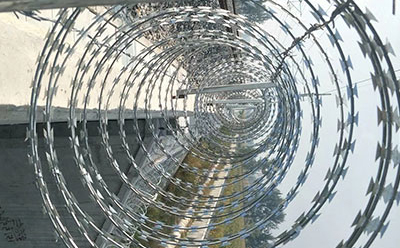

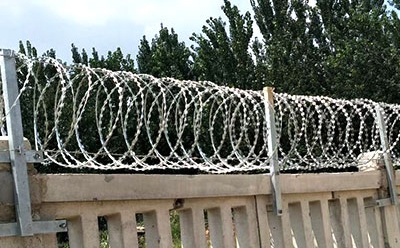

  铁路线路刺丝滚笼2012（8001）	铁路线路刺丝滚笼2012（8001）
  铁路线路刺丝滚笼2012（8001）	铁路线路刺丝滚笼2012（8001）

  刺丝滚笼的常用规格：

  1、铁路刺丝滚笼、刀片刺绳、横向刺绳、刺丝链接卡扣、冷拔钢丝、支架抱箍、支架等均需要热镀锌处理，镀锌量270g/㎡。

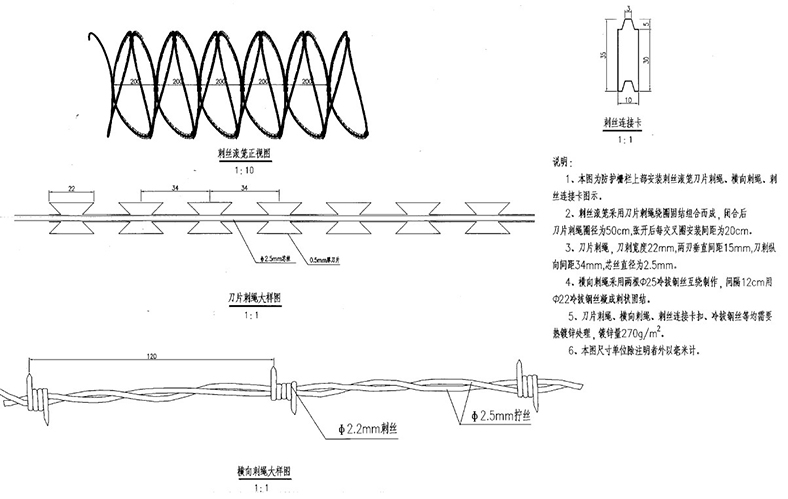

  刺丝滚笼正视图

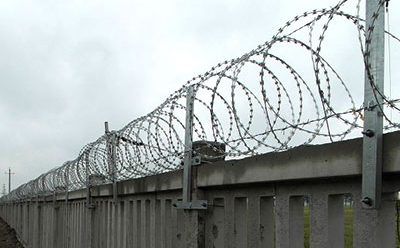

  2、新建铁路防护栅栏安装刺丝滚笼时，刺丝滚笼与防护栅栏链接采用横向刺丝和支架链接。2.2m和1.8m钢筋混凝土防护栅栏安装完成后，用抱箍将支架固定于立柱和上槛的线路内侧，跨度为3m的防护栅栏中部设置一处加密支架。支架固定安装完成后沿线路纵向悬挂两根横向刺绳（每根刺绳由两根钢丝互绕制作），横向刺绳悬挂于支架焊接挂钩上，采用Ø2.5钢丝绕支架钢管和横向刺绳2圈后拧紧固定。刺丝滚笼采用刺丝链接卡或Ø2.5钢丝固结于横向刺绳上，上下横向刺绳处间隔固结，同一直线方向刺丝滚笼每间隔80cm扣固定一处，刺丝滚笼安装后圈经不小于45cm，连接点间距在同一直线上为20cm。刺丝滚笼安装后下缘距离钢筋混凝土防护栅栏上缘垂直距离为0.05m

  3、刺丝滚笼支架采用50*30mm壁厚2mm矩型钢管和宽50mm厚0.45mm的Q195钢板焊接制作，长度730mm，矩形钢管上部焊接挂钩采用长度30mm的Ø5mm钢筋制作。
